تبدیل موجودیتها
با تبدیل موجودیتها در Solidworks، میتوانید به راحتی یک یا چند منحنی در طرح ایجاد کنید و یک لبه، حلقه، صورت، منحنی، کانتور خارجی، مجموعهای از لبهها را بر روی صفحه طرح ایجاد کنید.
Solidworks موجودیت ها را تبدیل می کند
بیایید از مثال زیر برای کمک به جذب آنچه در اینجا میخواهیم مطرح کنیم استفاده کنیم.
گام 1
ابتدا یک Part جدید ایجاد کنید.
گام 2

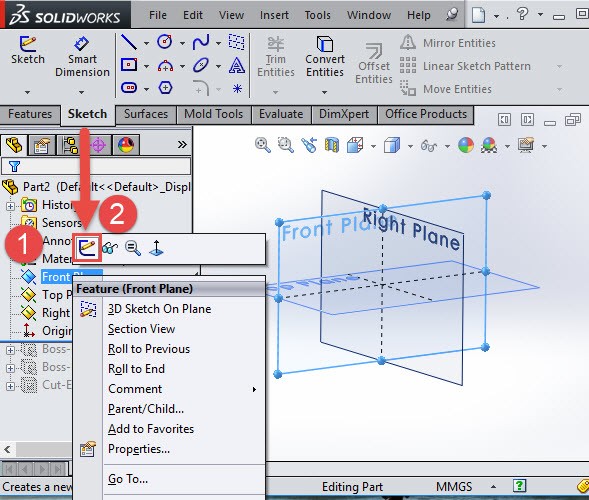

Front Plane را انتخاب کنید و Sketch را کلیک انتخاب کنید
گام 3
با استفاده از Line و Smart Dimension طرحی شبیه تصویر زیر ترسیم کنید
گام 4
Extruded Boss/Base را انتخاب کنید و 100 میلی متر ضخامت را وارد کنید
Directin 1 را روی Mid Plane بدهید و روی Okay کلیک کنید.
گام 5
بر روی صفحه مشخص شده در تصویر یک Sketch جدید ایجاد کنید
گام 6
Convert Entities را از نوار ابزار انتخاب کنید،
خطوط مشخص شده در تصویر را انتخاب کنید و روی Okay کلیک کنید.
با استفاده از این دستور می توانید با بیرون کشیدن یک لبه یک یا چند منحنی را در یک Sketch ایجاد کنید.
گام 7
Extruded Boss/Base را انتخاب کنید،
50 میلی متر ضخامت بدهید،
Draft را فعال کنید، 20 درجه زاویه بدهید و روی Okay کلیک کنید.
کار ما تمام است
وقتی روی پروژههای پیچیده کار میکنید، تبدیل موجودیتها میتواند برای انجام کارها با دردسر کمتر بسیار مفید باشد.
اکنون که می دانید چگونه از مزایای این ترفند لذت ببرید،
فراموش نکنید که در هنگام کار بر روی پروژه های پیچیده چه زمانی به آن نیاز دارید، آن را به خاطر بسپارید.
این دستور اساساً به شما کمک می کند تا سطح یک شیء ترسیم شده را تغییر دهید تا یک شی جدید ایجاد کنید.
