آموزش متلب قسمت 7: ترسیم معادلات با EZPLOT
ترسیم یک گام بسیار مهم در مطالعه یک سیستم است زیرا به درک رفتار و محدودیت های سیستم با تلاش کمتر کمک می کند.
ترسیم یک معادله همیشه کار ساده ای نیست، به خصوص اگر مجبور باشید تمام پارامترها را به صورت دستی بررسی کنید، خوشبختانه امروزه ابزارهای زیادی وجود دارد که به ترسیم معادلات کمک می کند.
Matlab محبوب ترین ابزار موجود در مورد مطالعه سیستم است و در این پست قصد داریم با برخی از معادلات اساسی Matlab کار کنیم و مهمتر از همه از EZPLOT برای ترسیم معادلات استفاده کنیم.
ترسیم معادلات در Matlab با استفاده از EZPLOT
مثال Ezplot متلب
برای رسم این معادله در Matlab با استفاده از EZPLOT، معادله را به صورت زیر می نویسیم
حالا کد زیر را تایپ کرده و ENTER را فشار دهید
ezplot('y-x^3-x^2+x-1',[-5 5 -5 5])

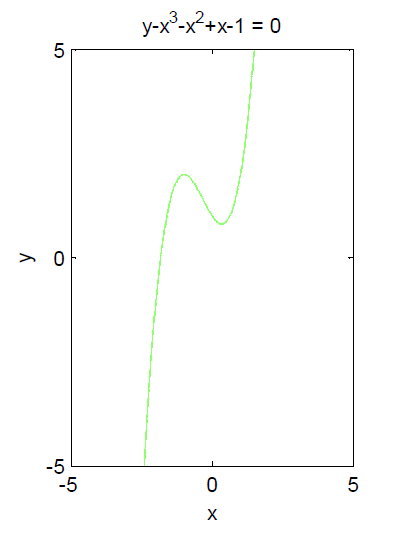

و شکل زیر را بدست خواهید آورد
اگر می خواهید اطلاعات بیشتری در مورد دستوری که ما استفاده کردیم داشته باشید، می توانید با استفاده از کد زیر آن را پیدا کنید
doc ezplot
هنگام استفاده از EZPLOT، ساختار کد به شرح زیر است
ezplot(fun,[xmin,xmax,ymin,ymax])
fun معادله است،
xmin و xmax به ترتیب کمترین و بیشترین مقدار x، ymin و ymax کمترین و بیشترین مقدار y هستند.
اگر نموداری که ترسیم می‌کنید در بازه‌ای بزرگ‌تر از آنچه که ما ترسیم کردیم اتفاق بیافتد، ممکن است لازم باشد مقدار xmin، xmax، ymin و ymax را افزایش دهید.
