تبدیل Spline به Polyline در اتوکد
دستورات متنوعی در اتوکد وجود دارد که به شما کمک می کند تا توابعی را که بیشتر در ریاضی با آنها سرو کار داشتید رسم نمایید، یک نمونه از این توابع منحنی ها هستند. در CAD، این منحنی ها تعریف خاصی دارند، که عمدتاً بر اساس شکل ظاهری و مراحلی که هنگام ایجاد آنها طی میکنید طبقهبندی شدهاند.
بنابراین، چیز جدیدی نخواهد بود اگر بگوییم چیزهایی که به آنها نگاه میکنید و تعریف میکنید دارای جنبه فیزیکی مانند تنها اطلاعات هستند، ممکن است در واقعیت آن چیزی نباشند که شما فکر میکنید،
با نگاه کردن به یک سری خطوط، شما نمی توانید بگویید که آیا این یک Polyline از چندین خط ساده است، مگر اینکه آن را انتخاب کنید.
به طور منطقی می توان گفت که چیزهایی وجود دارند که فقط در CAD معنی دارند.
در این تمرین خواهیم دید که SPLINE در اتوکد چیست و چگونه SPLINE را به Polyline تبدیل کنیم.
SPLINE چیست؟

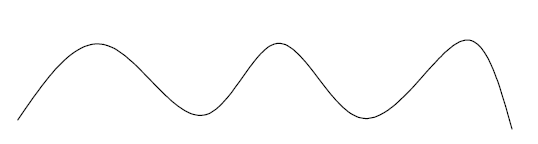

در اتوکد، SPLINE یک منحنی صاف است که از مجموعه ای از نقاط مناسب یا نزدیک آن می گذرد. در اینجا تصویری از SPLINE آمده است.
نحوه ایجاد SPLINE
برای ایجاد یک SPLINE که در تصویر بالا داشتیم

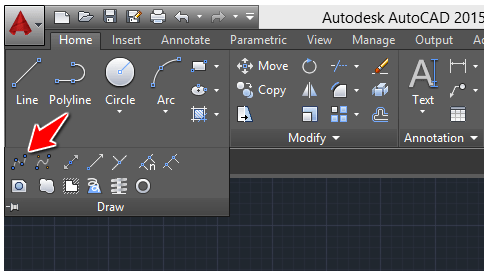

- روی آیکون SPLINE کلیک کنید
- نقاط را یکی پس از دیگری مشخص کنید
- پس از اتمام تعیین نقاط، ENTER را فشار دهید
نحوه تبدیل SPLINE به Polyline در اتوکد
تبدیل SPLINE به Polyline در اتوکد ممکن است، برای انجام این کار:
باید از دستور SPLINEDIT استفاده کنید.
- SPLINEDIT را تایپ کنید و ENTER را فشار دهید
- SPLINE را انتخاب کنید
- P را تایپ کرده و ENTER را فشار دهید
- دقت را مشخص کرده و Enter را فشار دهید

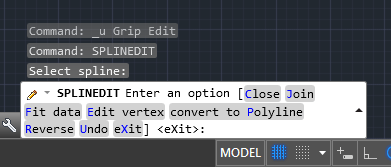

در مرحله سوم، Command Window به شکل زیر خواهد بود:
می توانید متوجه شوید که گزینه ای که با تایپ P فعال می کنیم گزینه ای است که به تبدیل به Polyline کمک می کند.
در تصویر زیر، برای اینکه بدانید کدام یک از این دو SPLINE و کدام یک POLYLINE است، باید آنها را انتخاب کنید.
نکته
SPLINE: 1
POLYLINE: 2
شما به تازگی یاد گرفته اید که چگونه SPLINE را به Polyline تبدیل کنید. لازم به یادآوری است که PLINE خط فرمان مربوط به Polyline است.
نحوه تبدیل Polyline به SPLINE در اتوکد
همچنین با استفاده از دستور PEDIT در اتوکد می توان یک Polyline معمولی را به SPLINE تبدیل کرد. اگرچه این اغلب مورد نیاز نیست، ما مراحلی را طی می کنیم که می تواند به شما در دستیابی به آن کمک کند.
- PEDIT را تایپ کرده و Enter را فشار دهید
- Polyline را انتخاب کنید
- S را تایپ کرده و Enter را فشار دهید
و کار تمام است

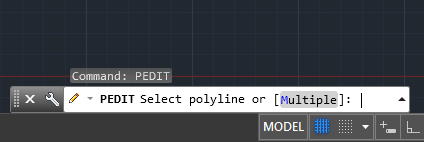

پنجره فرمان در هر مرحله به این شکل است.
گام 2

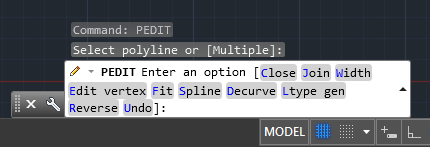

Polyline را انتخاب کنید
گام 3
S را تایپ کرده و Enter را فشار دهید
امیدواریم این آموزش برای شما مفید بوده باشد. همچنین ممکن است برای شما جالب باشد که بدانید چگونه می توانید یک خط را در اتوکد به Polyline تبدیل کنید.
