آموزش کار با لایه ها در اتوکد
بیایید ببینیم که چگونه کار با لایه ها در هنگام استفاده از اتوکد کمک می کند.
لایه ها: فضاهای طراحی مستقل که روی هم قرار می گیرند تا یک تصویر کلی ایجاد کنند.

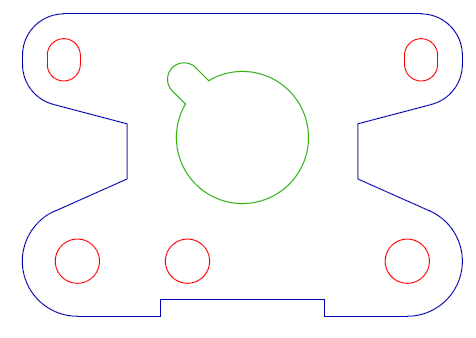

سازماندهی اشیا در لایه ها زمانی که روی پروژه های بزرگ کار می کنید مهم است (مثلاً معماری). شما از لایه ها برای سازماندهی پروژه خود به گونه ای استفاده می کنید که هر گروه از چیزهای مشابه در لایه های خود قرار گیرند. در تصویر زیر 3 لایه می بینید (هر کدام یک رنگ منحصربفرد دارد تا بین یکی و دیگری تفاوت وجود داشته باشد).
لایه ها چگونه در اتوکد به ما کمک می کنند؟
لایه ها به شما این امکان را می دهند که به راحتی ویژگی های گروهی از اشیاء را کنترل کنید. وزن خط، رنگ، نوع خط.
لایه ها به شما این امکان را می دهند که اشیا یا گروه هایی از اشیاء را هم روی صفحه و هم در طرح خاموش کنید.
ایجاد لایه در اتوکد

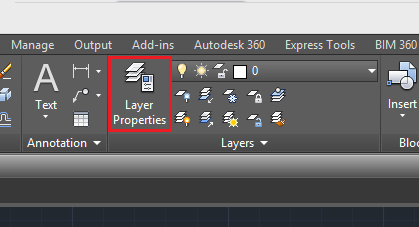

برای ایجاد یک لایه، روی آیکون Layer Properties کلیک کنید.
پنجره زیر ظاهر می شود، روی آیکون مشخص شده کلیک کنید تا یک لایه جدید ایجاد کنید. در زیر لایه هایی را که برای تمرین بالا ایجاد شده نشان می دهد.
هر یک از لایه های شما می تواند سفارشی شود، مانند داشتن نوع خط، وزن خط، شفافیت و سبک طرح.
پس از ساختن لایه ها، پنجره ها را ببندید.
دستکاری لایه ها
برای قرار دادن یک شی در یک لایه، مطمئن شوید که وقتی آن شی را ایجاد می کنید، لایه بعنوانی لایه جاری current تنظیم شده باشد.
مثال

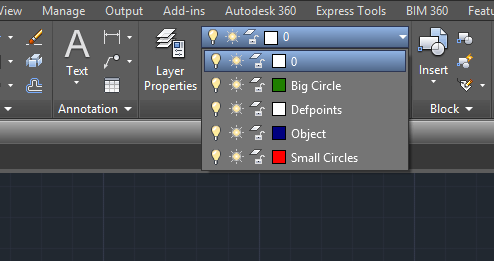

اگر بخواهم در لایه Small Circles دایره ای بکشم، قبل از ترسیم مطمئن می شوم که ابتدا آن را انتخاب کرده ام.
اگر یک شی را در لایه اشتباه ایجاد کرده اید، نگران نباشید، ممکن است یک عنصر از قبل ایجاد شده را در لایه دیگری قرار دهید.
به سادگی شی را انتخاب کنید، لایه هایی را که می خواهید آن شی را در آن قرار دهید انتخاب کنید و ESC را روی صفحه کلید خود فشار دهید.
کاربرد

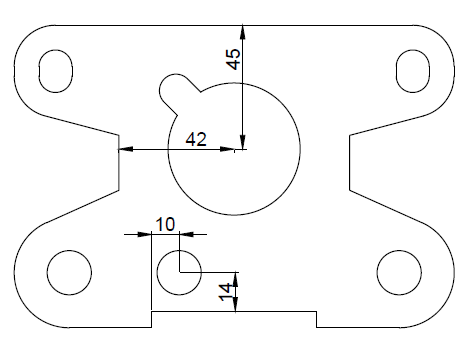

اکنون که نحوه ایجاد لایه ها را می دانید، از آموخته های خود برای تکرار تمرین زیر استفاده کنید و فراموش نکنید که باید عناصر را در 3 لایه مشابه تصویر اول در این پست قرار دهید.
تصویر 1
تصویر 2
