آموزش فرمان Mirror و Rotate در اتوکد
در این آموزش با دستور MIRROR برای قرینه کردن اشیا و ROTATE برای چرخاندن اشیا آشنا می شویم، دو دستور مهم در اتوکد.
این دستورات جزء پرکابردترین دستورات در اتوکد هستند و دائماً به شما کمک می کنند تا کارها را به درستی انجام دهید.
فرمان MIRROR
این فرمان در ایجاد یک کپی قرینه از شی انتخاب شده در اتوکد کمک میکنید

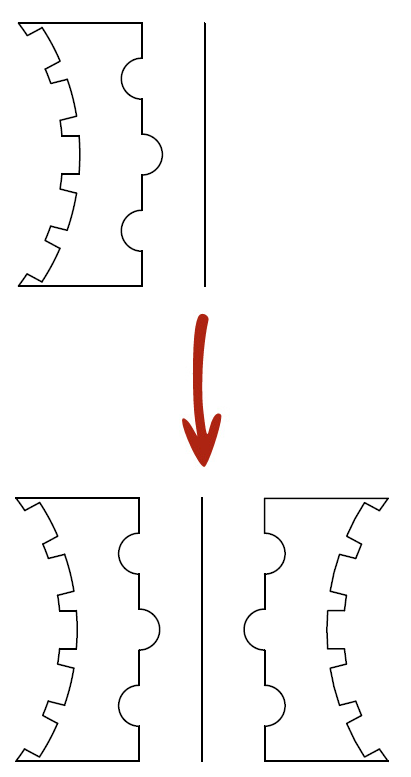

در مثال زیر از خط عمودی برای نشان محور تقارن استفاده کردایم
برای استفاده از فرمان Mirror در اتوکد بصورت زیر عمل کنید:
- شی را انتخاب کنید

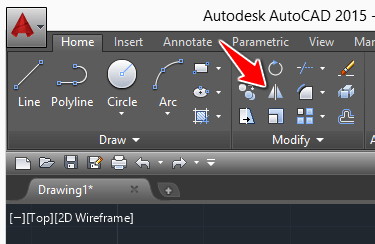

- بر روی آیکون Mirror کیک کنید
- اولین نقطه محور تقارن را معین کنید
- دومین نقطه محور تقارن را معین کنید
- Enter را بزنید
نقطه اول و دوم محور تقارن میتواند انتهای بالا و انتهای پایین خط یا بالعکس باشد
چرخش یک شی در اتوکد
دستور ROTATE به سادگی به چرخش یک شی کمک می کند.
شما باید آموزش اتوکد را که در آن نحوه رسم خطوط و زوایا را یاد گرفتیم را به یاد بیاورید، یادآوری ایده زاویه در اتوکد و دایره مثلثاتی مهم خواهد بود.
در تصویر بالا می بینید که چگونه جسم ذوزنقه ای 120 درجه چرخیده است.
برای چرخاندن یک شی در اتوکد بصورت زیر عمل کنید
- شی مورد نظر را برای چرخش انتخاب کنید
- روی آیکون ROTATE کلیک کنید
- مرکز دوران را مشخص کنید
- زاویه چرخش را مشخص کنید (زاویه مثبت برای چرخش خلاف جهت عقربه‌های ساعت و زاویه منفی برای چرخش در جهت عقربه‌های ساعت) و Enter را بزنید.
