آموزش دستور Trim در اتوکد
فرمان Trim یکی از پرکاربردترین فرمانها در در محیط نقشه کشی دوبعدی در اتوکد است.
فرمان Trim جزو اولین فرمانهای ضروری است که هر فرد بعنوان کاربراتوکد باید یاد بگیرد. بدون یادگیری فرمان Trim طراحی در اتوکد بسیار محدود و سخت میشود.
Trim در اتوکد چه کاری انجام میدهد؟
در هنگام طراحی در اتوکد قطعاتی در ترسیم وجود دارد که نیاز به حذف آنها داریم بدون اینکه کل ترسیم حذف شود.
در زیر یک مثال از موارد استفاده ازفرمان Trim را میاوریم.

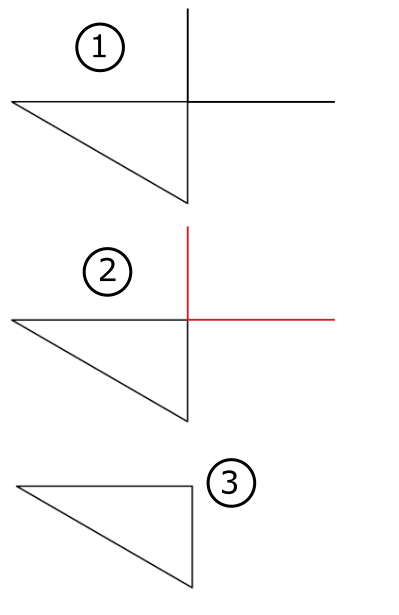

ترسیم زیر از سه پاره خط تشکیل شده است. ما میخواهیم خطهای اضافی افقی و عمودی را حذف کنیم.
برای رسیدن به تصویر 3 از تصویر 1 در اتوکد باید از فرمان Trim استفاده کنیم.
استفاده از فرمان Trim در اتوکد.
برای نشان دادن کاربرد فرمان Trim ما از تصویر بالا استفاده میکنیم.
فرض میکنیم که تصویر رسم شده در شماره 1 را در اتوکد کشیده اید.
- آیکون Trim را انتخاب کنید.
- خطهای افقی و عمودی را انتخاب نمایید و Enter کیبورد را بزنید.
- دو پاره خط نشان داده شده در تصویر 2 را انتخاب کنید.
- بعد از انتخاب قطعات خط دکمه Enter کیبورد را بزنید.

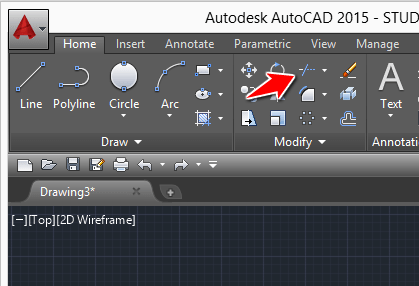

تصویر زیر مکان آیکون Trim را نشان میدهد.
استفاده از فرمان Trim در کجا بیشتر سودمند است؟
در اینجا مثالهایی را ذکر میکنیم که بدون فرمان Trim قادر به انجام آنها نیستید.
مثال 1

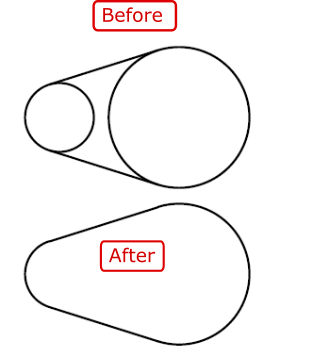

میخواهیم دو قطعه داخلی دایره ها را حذف کنیم.
مثال 2

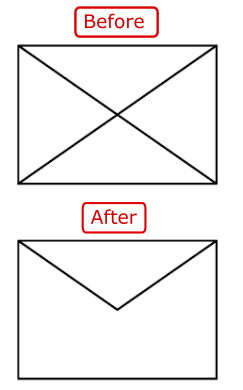

میخواهیم دو قطعه پاره خط پایینی را حذف کنیم
مثال 3

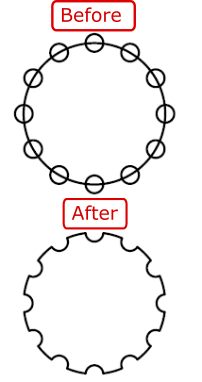

در مثال زیر میخواهیم نیمه خارجی و قطه داخلی دایره های کوچک را حذف کنیم

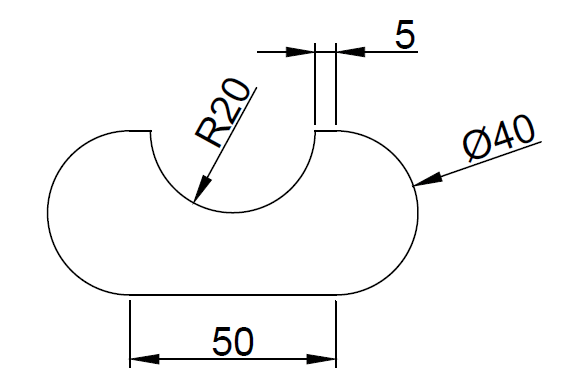

در اینجا تمرینی را میاوریم و آنچه را که تا حالا یادگرفته ایم بکار میبریم.
اما قبل از شروع باید مطمئن شوید که توانایی انجام موارد زیر را دارید.
- ترسیم یک خط در اتوکد
- ترسیم یک دایره در اتوکد
- فعال کردن تنظیمات Snap
- وارد کردن Exel در اتوکد
فرمان Extend را که هم خانواده فرمان Trim است را هم بررسی کنید.
به ما بگویید چگونه میتوانیم از آن استفاده کنیم
