آموزش دستور Chamfer و Fillet در اتوکد

Chamfer و Fillet دو مورد از پرکاربردترین دستورات در نوار Modify هستند.

Fillet به تبدیل لبه‌های تیز به لبه‌های گرد کمک می‌کند، حتی اگر بتوان این دستور را با استفاده از دستورات Circle و Trim دور زد، مشاهده سهولت رسیدن به نتیجه نهایی ارزش استفاده از این فرمان را دارد.

فرمان Chamfer فرمانی است که می توانید از استفاده از آن اجتناب کنید. اما استفاده از این دستور به شما کمک می کند تا با چند کلیک یک پخ ایجاد کنید.

بیایید با دستور Chamfer شروع کنیم

Chamfer در اتوکد

برای استفاده از دستور Chamfer

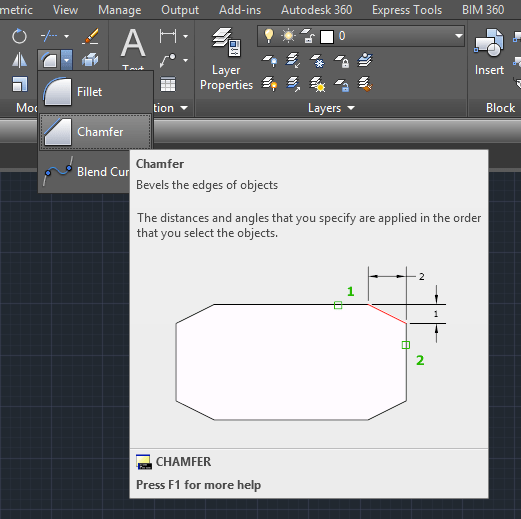

1. روی نماد Chamfer کلیک کنید

2. D را تایپ کرده و Enter را فشار دهید
3. اولین فاصله پخ را مشخص کرده و Enter را فشار دهید
4. فاصله پخ دوم را مشخص کرده و Enter را فشار دهید
5. خط اول را انتخاب کنید
6. خط دوم را انتخاب کنید

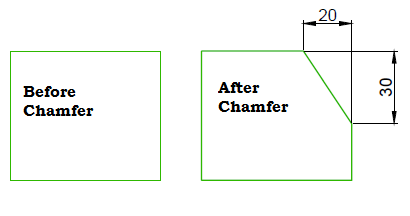

در تصویر زیر فاصله اول 20 و فاصله دوم 30 است.

Fillet در اتوکد

برای استفاده از دستور Fillet

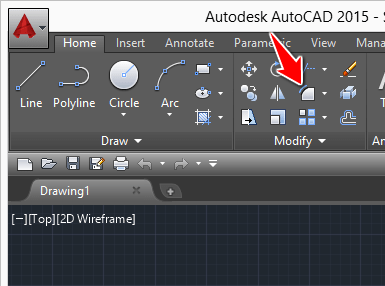

1. روی نماد دستور fillet کلیک کنید

2. R را تایپ کرده و Enter را فشار دهید
3. شعاع Fillet را مشخص کرده و Enter را فشار دهید
4. خط اول را انتخاب کنید
5. خط دوم را انتخاب کنید

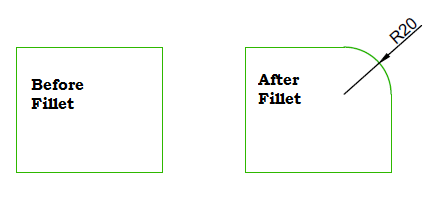

تصویر زیر نمونه ای از Fillet با شعاع 20 را نشان می دهد.
