آموزش طراحی و ساخت قفل الکترونیکی با برد آردینو

معرفی سرفصل های این دوره:

در دنیای الکترونیک برای یادگیری هرچه بهتر مدارها و بوردهایی که میتوان روی آنها برنامه نویسی کرد مثل بورد آردینو هیچ آموزشی و هیچ کتابی بهتر از آموزش های پروزه محوز و سریالی و پشت سرهم نیست و از همین جهت کلیک سایت تصمیم گرفت که وارد حوزه الکترونیک شود و از آقای ایمان بندی بعنوان مدرس و متخصص در این زمینه بهره ببرد.

دوره آموزش ساخت قفل الکترونیکی به کمک بورد آردینو

ما در این دوره آموزشی قصد نداریم که فقط یک مدار را آموزش بدهیم و بگوییم چگونه طراحی و کدنویسی می شود. تمام تلاش ما در این بوده که بتوانیم در هر بخش و هر جلسه سوالات و مشکلات و ریزه کاری هایی که هر فرد در زمینه الکترونیک نیاز دارد و باید آموزش ببیند و چه بسا معلمی برای آموزش این مسائل پیدا نمی شود را پوشش بدهیم. برای مثال بسیاری از افراد نمیدانند چگونه برد مدار خود را طراحی و سپس روی برد چاپ و اسید کاری و سپس چیدمان قطعات الکترونیکی روی مدار و لحیم کاری و سپس کدنویسی را انجام بدهند.

متاسفانه بسیاری از موارد هنوز هم برای دانش آموزان و دانشجویان جا نیوفتاده. این دوره آموزشی مناسب همه افرادی است که دوست دارند شیرین و راحت و جامع و کامل آموزش الکترونیک ببینند و با ترفند و نکته و تکنیک یاد بگیرند. همه موارد بسیار ساده و روان و کاربردی توضیح داده شده است.

عکس های بیشتر را در بخش گالری در همین صفحه مشاهده نمایید

آردینو چیست؟

ویکی پدیا: آردوینو (Arduino) یک پلتفرم اوپن سورس الکترونیک است. بدین معنی که نرم‌افزار و طرح سخت‌افزار آن به صورت آزاد در اختیار تمام افراد قرار گرفته و افراد می‌توانند به وسیلهٔ آن پروژه‌های الکترونیکی خود را به سادگی انجام دهند. اوپن سورس و رایگان بودن پلتفرم آردوینو باعث شده تا میلیون‌ها نفر در سراسر جهان از این پلتفرم استفاده نمایند و روز به روز بیشتر آن را توسعه دهند. مزیتی که بواسطه رایگان بودن پلتفرم آردوینو بوجود آمده‌است این است که معمولاً هر کسی در هر کجای جهان یک مدار مکمل به نام شیلد برای انجام یک کار خاص توسط آردوینو طراحی می‌نماید و معمولاً کتابخانه‌ای برای این شیلد می‌نویسد و اغلب اوقات این کتابخانه‌ها به صورت رایگان با سایر افراد به اشتراک گذاشته می‌شود. این ویژگی منحصر به فرد باعث شده تا شما بتوانید برای هر ماژول، سنسور یا قطعه‌ای که می‌خواهید به آردوینو متصل کنید کتابخانه‌های رایگان و صدها مثال رایگان پیدا کنید.

آردوینو می‌تواند پارامترهایی مانند نور محیط، کلیدها یا حتی یک ایمیل را به عنوان ورودی دریافت نماید و بعد از پردازش، خروجی‌هایی مانند روشن کردن یک وسیلهٔ برقی، تغییر رنگ LED ها یا نظیر آن را ارائه دهد

ساخت قفل الکترونیکی بورد آردینو

عکس های بیشتر را در بخش گالری در همین صفحه مشاهده نمایید

سرفصل های دوره آموزش ساخت قفل الکترونیکی با بورد آردینو همراه با برنامه نویسی:

بخش اول |  پیش نمایش و معرفی دوره آموزشی:

در این بخش به معرفی کامل و جامع از این دوره آموزشی می پردازیم. این دوره آموزشی مناسب افرادی است که در رشته الکترونیک تحصیل میکنند و بدنبال آموزش های پروژه محور و کاربردی در قالب پروژه های کاربردی هستند و مهم ترین مباحثی که در این دوره آموزشی تدریس شده کار با آردینو و ال سی دی کاراکتری و طراحی مدار و چاپ آن روی بورد  و اسید کاری و در نهایت ساخت قفل الکترونیکی آموزشی می باشد.

هدف اصلی در این دوره آموزشی آموزش است عملا این قفل شاید کاربرد عملی نداشته باشد ولی به شما کمک می کند تا برنامه نویسی یاد بگیرید و صفر تا صد شاهد انجام یک پروژه با توضیحات جامع و کامل باشید که در دل این پروژه اصلی چندین قطعه پروژه کوچک تر نیز یاد میگیرد تا با جمع بندی این پروژه های کوچک یک قفل
 الکترونیکی بسازید.

بخش دوم | معرفی قطعات مورد استفاده در دوره آموزش ساخت قفل الکترونیکی :

در این بخش از دوره آموزشی که عمدا طراحی شده تا شما دانشجویان و هنرآموزان را با کاربرد مدارها و عملا یادگیری و آموختن مدار ها و قطعات و کدنویسی آشنا کند و بیشتر از کاربردی بودن جنبه آموزشی دارد به توضیح قطعات و تکمیل این پروژه پرداخته ایم.
در این بخش با قطعات زیر آشنا می شوید:
1- برند آردینو
2- ال ای دی و کاربردها
3- کلید ها
4- سیم های جامپر
5- بیزر (بلندگوهای کوچک پخش کننده صدا و هشدار ها)
6- مقامت و کاربردها
7- ال سی دی کاراکتری
8- باتری
9- آداپتور(منبع تغذیه)
و...

بخش سوم  | ادامه معرفی قطعات کاربردی و ملزوم مورد استفاده در دوره آموزش ساخت قفل الکترونیکی

در ادامه معرفی قطعات طراحی و ساخت مدار الکترونیکی و همچنین قطعات حرفه ای و کاربردی توضیح داده شده است. ما تلاش کردیم تا از قطعاتی استفاده کنیم که تهیه و خریداری آنها توسط دانشجویان آسان و راحت و ارزان باشد.
در این بخش قطعات زیر معرفی شد:
1- بورد سوراخ دار
2- فیبر مدار چاپی یا PCB
3- بِرِد بورد (تخته نان: به نام انگلیسی مشهور تر است)
4- ماژول رله
5- کانکتور
6- دیود و کاربرد آنها
7- رله چیست و چه کاربردی دارد
8- ترانزیسور و کاربردها
و...

بخش چهارم | پروژه:LED چشمک زن 3 رنگی

پس از معرفی قطعات گام به گام به طراحی مرحله به مرحله این قفل الکترونیکی که بصورت آموزشی تدریس شده می پردازیم.
این جلسه روی بورد بورد یک مدار طراحی کردیم و 3 عدد LED را روی مدار تعبیه کردیم و به بورد آردینو متصل کردیم و سپس کدنویسی انجام دادیم تا بصورت چشمک زن این سه LED روشن و خاموش شود. هدف اصلی ما در این جلسه علاوه بر آشنایی با بورد آردینو آشنایی با قطعات LED و کار کردن با بورد آردینو و پین و پورت های آردینو و ... بوده است. این جلسه کاربردی بسیار مورد نیاز مبتدیان می باشد.

بخش پنجم | پروژه: افزودن 3 دکمه  به مدار قبلی و ارتقا مدار

با اضافه کردن این سه کلید به مدار در این جلسه قصد داریم تا یک مرحله به پروژه اصلی نزدیک تر شویم. عملا با اضافه کردن این سه کلید تصمیم داریم نشان بدهیم که چگونه میتوانید در پایان دوره آموزشی رمز را با این کلید ها وارد کنید تا قفل باز شود.
این جلسات بصورت سلسله مراتبی باید یکی پس از دیگری تماشا شود.

بخش ششم | پروژه: نمایش متن روی LCD کاراکتری

پس از مراحل قبلی،  ما در رابطه با نمایش عدد یا کلمه بر روی LCD کاراکتری بحث کردیم که ما با استفاده از آن توانستیم متن دلخواه را روی  LCD چاپ کنیم که در این قسمت ما با روش اتصالات آن به آردینو و روش کد نویسی آن بحث کریم.

بخش هفتم | پروژه: اتصال ماژول رله به آردینو و روشن و خاموش کردن LED با کد نویسی

در این قسمت از آموزش ساخت قفل الکترونیکی با بورد آردینو ما با استفاده از ماژول رله که طراحی کرده بودیم به یک آداپتور 220 ولت یا هرچیز 220 ولت دیگری که داریم به ماژول رله متصل می کنیم و راه اندازی کردیم تا بر اساس کدی که نوشتیم لامپ خود را خاموش رو روشن کنیم در ادامه تصمیم داریم اگر رمز درست بود عملیات انجام شود فعال شدن یا روشن و خاموش شدن قفل بستگی به این جلسه دارد تا مفهوم را کاملا درک کنید.

بخش هشتم | طراحی و ساخت ماژول رله (با بورد سوراخ دار)

در این دوره در مورد ساخت ماژول رله 5 ولت آردینو صحبت کردیم و مورد استفاده قرار گرفته است.
اما به دلیل اینکه احتمالا ممکن است در شهر شما دسترسی به این ماژول امکان پذیر نباشد یا امکان خرید آن گران تر برای شما تمام شود در این جلسه کاملا  0 تا 100 آموزش دادیم که چگونه می توانید با بورد سوراخ دار این ماژول را طراحی و بسازید. هر جلسه برای تکمیل شدن و بالا بردن اطلاعات دانشجویان مفصل تر و با روش های مختلف آموزش را شرح داده ایم.
متذکر می شویم هدف ما رسیدن به قفل الکترونیکی است.

بخش نهم | طراحی PCB مدار ماژول رله  با نرم افزار پروتیوس

در این قسمت از آموزش ساخت قفل الکترونیکی با بورد آردینو ما با استفاده از نرم افزار پروتیوس آموزش طراحی مدار PCB ماژول رله رو کامل توضیح دادیم که انواع قطعات و تنطیم مدار و طراحی آن ذکر شده است.
هدف اصلی یادگیری و حرفه ای شدن دانش آموزان،هنرجویان و دانشجویان است.

بخش دهم | چاپ مدارماژول رله  روی PCB یا فیبر مدار چاپی و اسید کاری

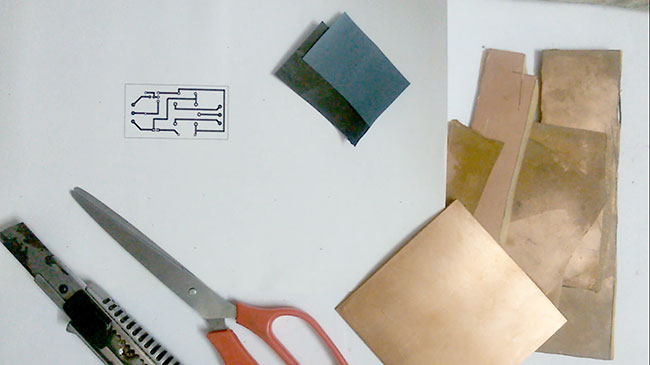

جلسه قبل در قسمت نهم آموزش طراحی مدار با نرم افزار پروتیوس را دادیم و شما توانستید مدار خود را طراحی کنید حال جلسه دهم میخواهیم این مدار طراحی و پرینت شده روی کاغذ را روی فیبر مدار چاپی یا همان PCB برگردانیم و سپس آموزش کامل اسید کاری برای در آوردن مس های اضافی از روی نقشه برگرداننده شده از روی پی سی بی را آموزش میدهیم.
اگر تا به حال توانستید مدار را روی  فیبر برگردانید تا اسید کاری کنید و نیاز دارید یک آموزش کامل و جامع ببینید و نکات و ترفند های لازم را یاد بگیرید این قسمت انتخاب مناسبی می باشد.

بخش یازدهم | آموزش سوراخ کاری و حلیم کاری مدار ماژول رله

این جلسه همانطور که در عنوان پیداست سوراخ کاری و لحیم کاری مدار طراحی شده را انجام می دهیم.
تصمیم داریم مداری که روی PCB داریم را سوراخ کاری و لحیم کاری کنیم.
برای همه سوراخ کاری عذاب و مشکل است ما یک دریل ستونی خیلی ساده برای خودمان درست کردیم که دیدن این دریل و ساخت آن بسیار ارزان و ساده می باشد عملا میتوانید با دیدن این قسمت الگو برداری کرده و برای کارهای بعدی خود از این دریل برای همیشه استفاده کنید.

بخش دوازدهم | پارت اول طراحی پروژه قفل دیجیتالی

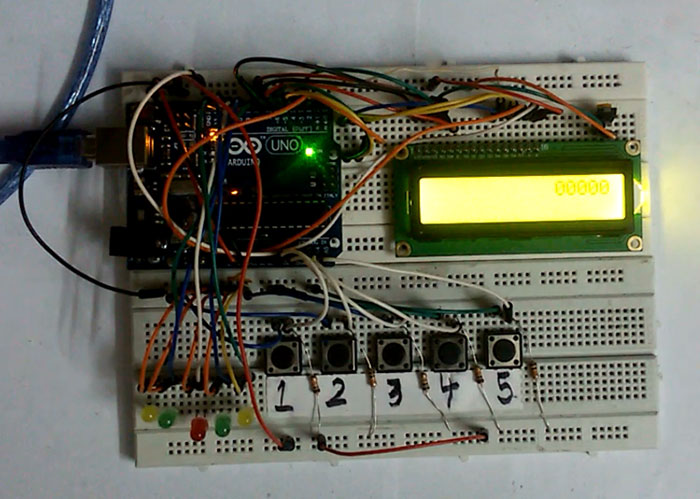

در این قسمت از اموزش ما میریم سراغ پروژه اصلی این دوره و قفلمونو طراحی میکنیم که به وسیله آن بتوانیم هر وسیله که می خواهیم رو روش قفل بزاریم که توی این قسمت ما با 5 تا  دکمه و 5 LED روند کار قفل رو می سازیم.

بخش سیزدهم| پارت دوم طراحی پروژه قفل دیجیتالی

 در این قسمت از ادامه آموزش طراحی قفل دیجیتالی ما LCD کاراکتری رو به پروژه مون اضافه کردیم و با استفاده از کدنویسی روند فعال بودن دکمه و فعال نبودن اون  دکمه مورد نظر رو روی LCD کاراکتری نمایش بدیم که توی این جلسه به صورت کامل این کارو انجام دادیم که با استفاده از این کار می تونیم رمز برای پروژه طراحی کنیم.

بخش چهاردهم| پارت سوم طراحی پروژه قفل دیجیتالی

در این قسمت از آموزش ما به پروژه بلندگو اضافه کردیم و با استفاده از اون تونستیم صدای اجرای پروژه در اول کار را درست کنیم و هم تونستیم به کمک اون برای هر دکمه صدا بزاریم و صدا درست بودن قفل رو هم ساختیم و در ادامه برنامه قفل رو نوشتیم و به وسیله آن توانستیم ماژول رله رو فعال یا غیرفعال کنیم که ماژول رله رو هم در این قسمت به پروژه اضافه کردیم.

بخش پانزدهم| پارت چهارم طراحی پروژه قفل دیجیتالی طراحی مدار PCB  قسمت اول

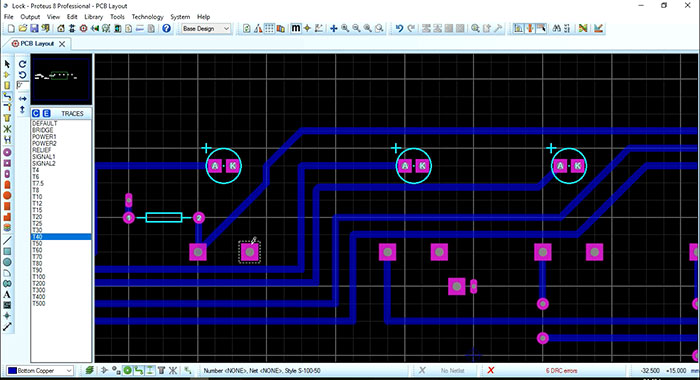

در این قسمت از آموزش طراحی قفل دیجیتالی ما مدار PCB قفل دیجیتالیمونو طراحی میکنیم که با نرم افزار پروتیوس انجام میشه که توی این بخش اول ما مدار LCD کاراکتریمونو به آردینو طراحی میکنیم.

بخش شانزدهم| پارت پنجم طراحی پروژه قفل دیجیتالی طراحی مدار PCB  قسمت دوم

در این قسمت از آموزش طراحی قفل دیجیتالی ما مدار PCB قفل دیجیتالیمونو طراحی می کنیم که با نرم افزار پروتیوس انجام میشه که توی این  قسمت دوم ما مدار اتصالات بیزر و دکمه هامونو و LED هامونو به آردینو طراحی میکنیم.

بخش هفدهم| پارت ششم طراحی پروژه قفل دیجیتالی چاپ مدار  PCB قسمت اول

 با نرم افزار پروتیوس که در 2 بخش قبلی کار می کردیم حالا روی pcb برمیگردانیم و اسید کاری می کنیم و در ادامه  سوراخ کاری و جای گزاری قطعات نام برده شده رو انجام دادیم که به صورت زیر است: دکمه ها led ها و مقاومت هارو سیم های جامپر و بیزر و پتانسیومتر و پین هدر ها رو داریم.

بخش هجدهم| پارت هفتم طراحی پروژه قفل دیجیتالی چاپ مدار  PCB قسمت دوم

در  ادامه جلسه قبل می پردازیم و قطعات زیر رو روی بورد  قرار میدهیم : پین هدرها و مقاومت ها و لحیم کاری میکنیم و نحوه اتصال اردینو به pcb طراحی شده رو اموزش میدیم.

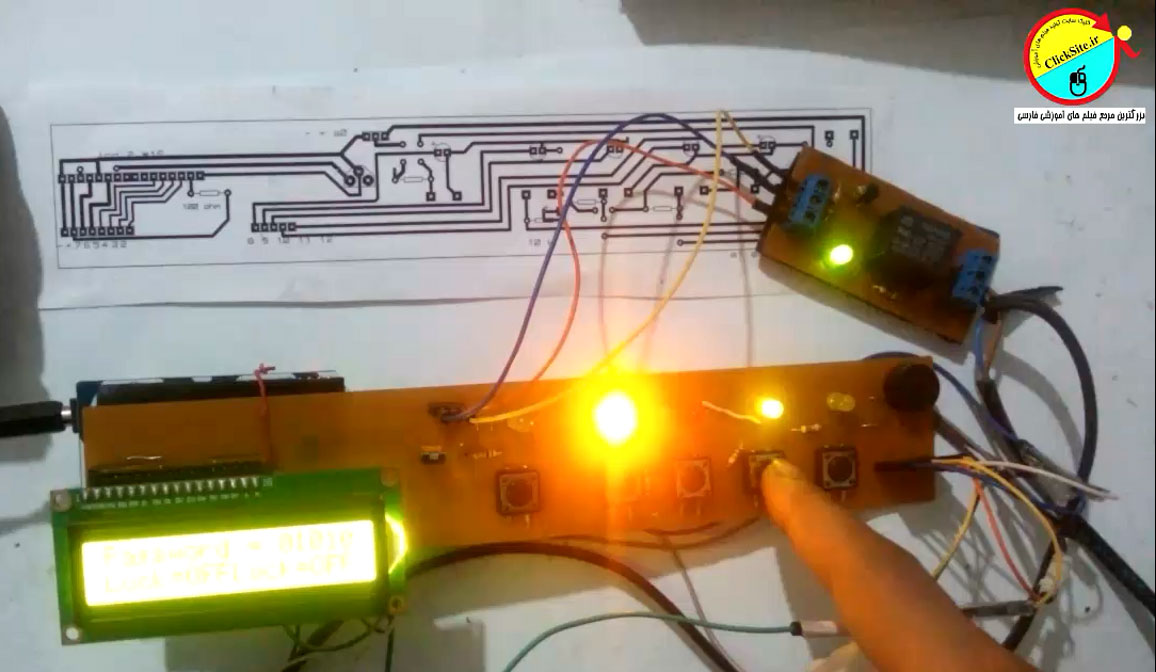

بخش نوزدهم| امتحان کردن مدار قفل دیجیتالی و رفع مشکلات درون پروژه

در این بخش از آموزش ما به نحوع امتحان کردن پروژه قفل الکترونیکی رو یک وسیله 220 ولت رو یاد میگیم و در ادامه ما مشکلات پروژمون رو که در طراحی مدار به وجود آمده بود رو حل میکنیم. موفق باشید

چگونه این دوره آموزشی را تهیه كنم؟

- امكان خرید این دوره آموزشی بصورت دانلودی و پستی فراهم شده است كه هر كدام را دوست دارید میتوانید در سبد خرید انتخاب كنید.

- امكان خرید هر بخش بصورت مجزا نیز وجود دارد.

نحوه دانلود: بلافاصله بعد از پرداخت ، دانلود با لینک مستقیم از سرور سایت .

نحوه پستی: بلافاصله پس از پرداخت شما بسته بندی و طی 24 تا 72 ساعت با پست پیشتاز ارسال میگردد.

محتویات :  فیلم های آموزشی با کیفیت HD ، همراه تمامی فایل های ضمیمه
